產品介紹

主要組成

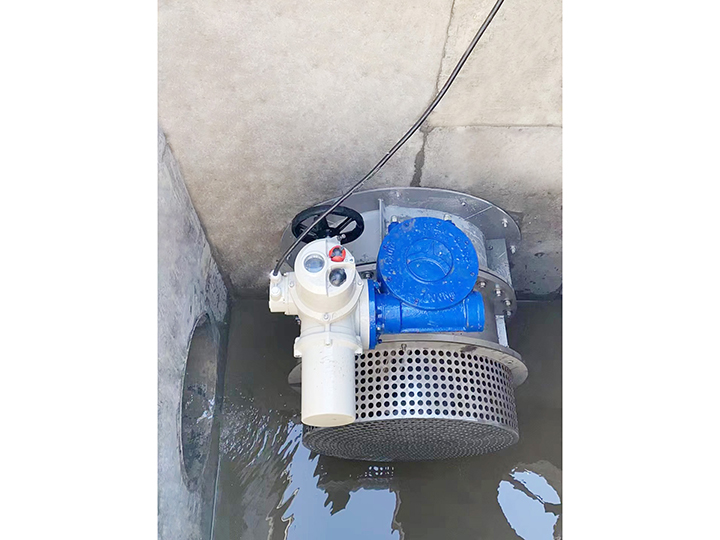

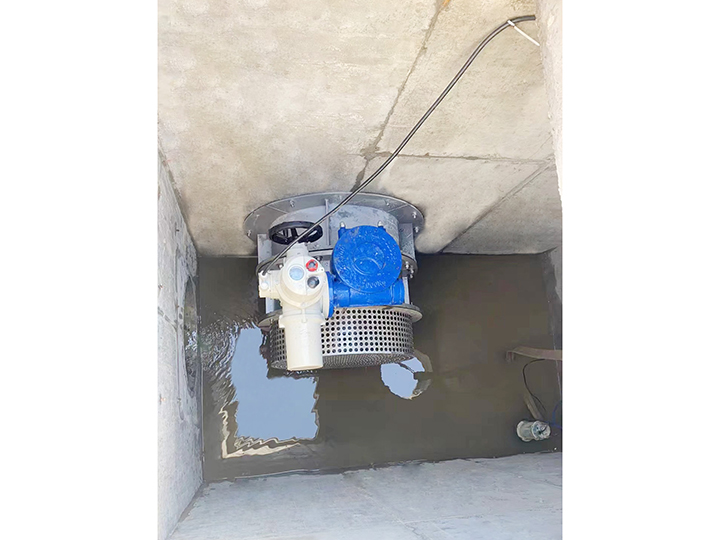

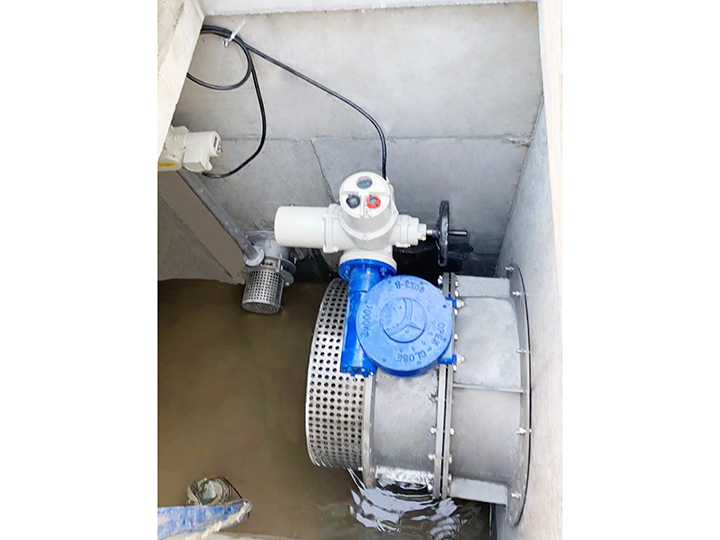

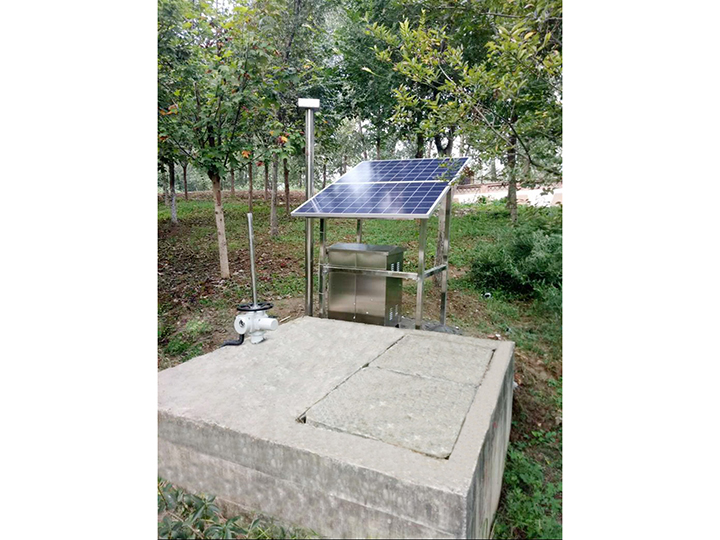

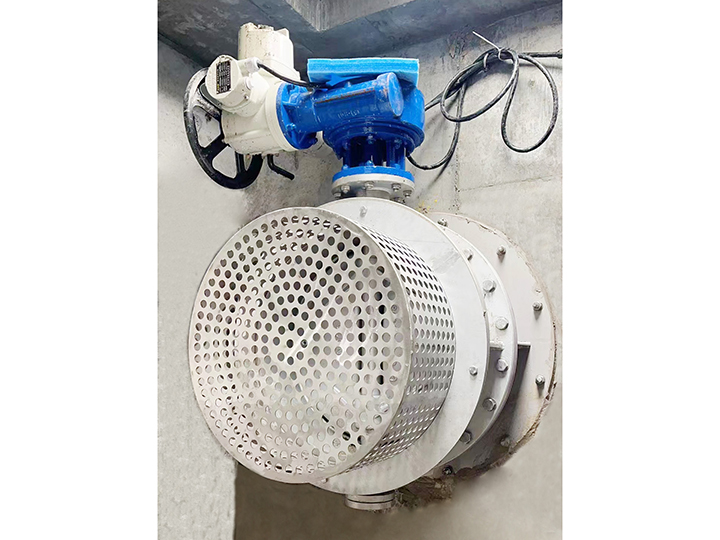

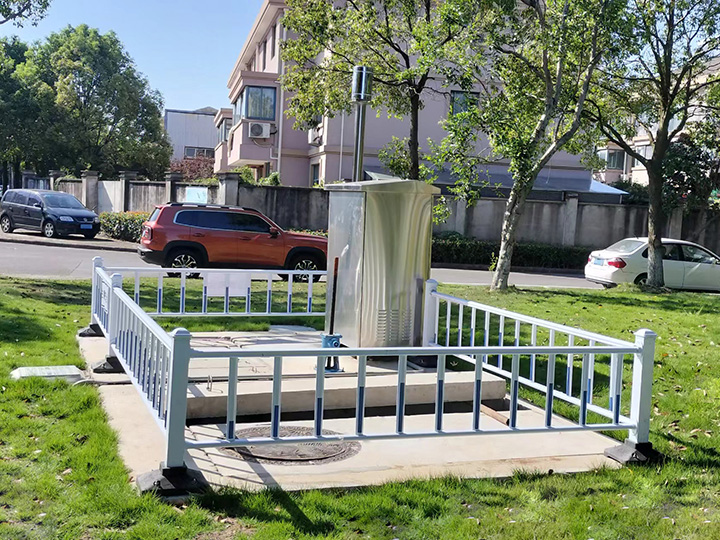

       電控控截流井截流井主體是鋼混結構，配套截污閘門、雨水閘門、進水格柵、污水提升裝置、電動執行器、壓力傳感器、雨量計、防雨控制柜、智能云監控平臺等。閘門采用不銹鋼平板限流閘或蝶閥，執行機構選用IP68級潛水型執行器，可長期水下工作。在污水不能自流時，增選污水提升裝置，采用耦合機構，閥門管道采用304不銹鋼，安裝維修方便，為防止垃圾堵塞水泵，進水口安裝304不銹鋼提藍格柵,攔截大的垃圾物，提藍采用專用耦合掛勾連接，清理時沿掛勾導桿提起，不需進入井內清理；監測系統采用壓力傳感器和雨量計控制，既可通過雨量大小控制閘門開啟，也可通過壓力傳感器監測井下液位變化控制閘門開啟；實現連鎖控制，保證監測的準確性；控制系統采用智能云平臺遠程操作監控，實現無人值守，多點監控操作。

工作原理

       晴天時，截污閘門處于開啟狀態，雨水閘門處于關閉狀態，管道內的部分污水通過截污口自流向污水管道，或通過污水提升裝置提升到污水管道，做到晴天時污水零直排。
       降雨時，初期的地面雨水比較臟，如果進入河道對河道水質造成污染。通過雨量計判斷降雨量的大小，或通過液位傳感器檢測井內水位高低，延時開啟截污閘門和雨水閘門，保證臟的初期雨水進入污水管。
       降雨中后期時，雨水相對比較干凈，這時通過液位傳感器檢測井內水位高于設定水位時，關閉截污閘門，開啟雨水閘門，雨水排入河道,當降雨停止時，井內水位下降，當水位下降到設定的低水位時，截污閘門開啟，雨水閘門關閉，恢復初始狀態。
       自動化系統采用專業的SCADA系統，可能實現以下功能：
       （1）遠程查看設備的運行參數、狀態等，幫助客戶隨時查看設備運行情況；
       （2）隨時查看和接收設備報警信息，第一時間掌握設備故障狀態和故障原因；
       （3）可以遠程上傳、下載和調試 PLC 程序，不用去現場出差，降低差旅成本；
       （4）可以保存和查看歷史數據，方便跟蹤設備的歷史運行狀態；
       （5）可以通過攝像頭監控查看實時畫面，隨時掌握現場情況。
