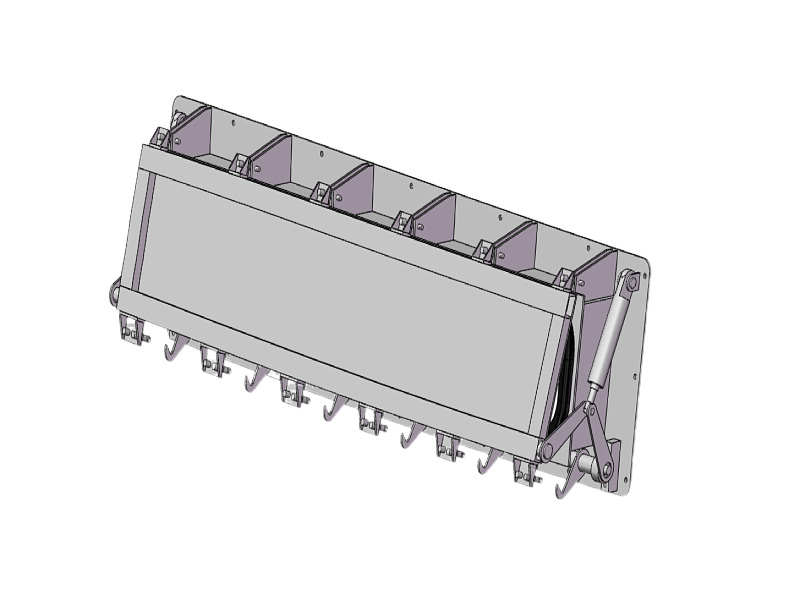

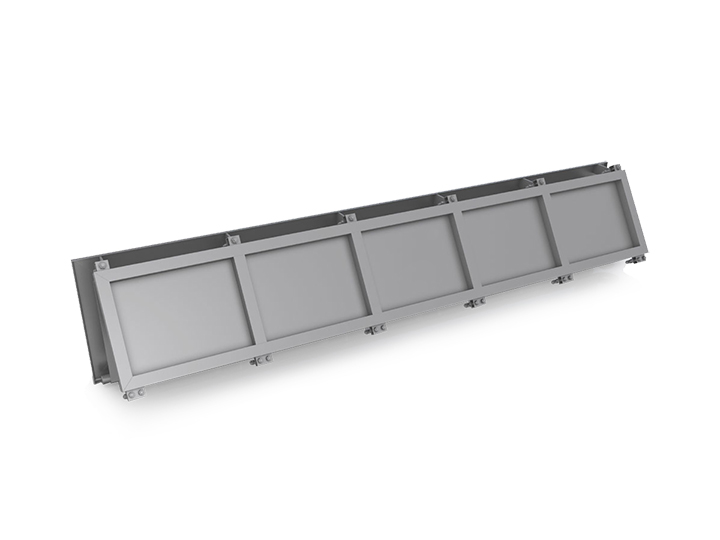

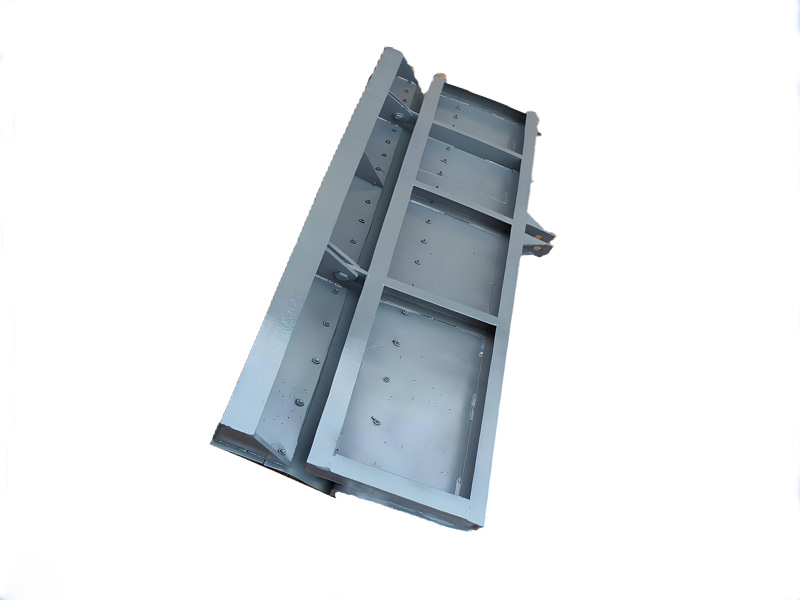

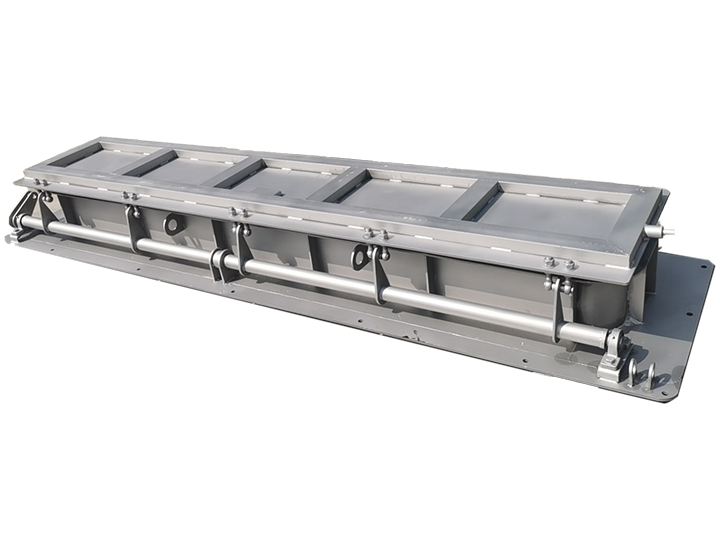

液控沖洗門
-
(1)蓄水:雨水調蓄池的沖洗廊道分離一座單獨儲水間,用于日常進水時存儲來水,作為清洗調蓄池的沖洗水源。
(2)開啟沖洗門:污染物沉淀于池底需清洗時,先排空調蓄池,通過PLC控制系統啟動液壓系統,將沖洗門開啟,開始對廊道進行清洗。
(3)沖洗:沖洗門開啟之后,儲水間內的水源產生強大的沖洗水流,對調蓄池底部進行沖洗。沖洗完畢后沖洗門恢復原位,等待下次蓄水沖洗。
INFORMATION
運行原理
(1)蓄水:雨水調蓄池的沖洗廊道分離一座單獨儲水間,用于日常進水時存儲來水,作為清洗調蓄池的沖洗水源。
(2)開啟沖洗門:污染物沉淀于池底需清洗時,先排空調蓄池,通過PLC控制系統啟動液壓系統,將沖洗門開啟,開始對廊道進行清洗。
(3)沖洗:沖洗門開啟之后,儲水間內的水源產生強大的沖洗水流,對調蓄池底部進行沖洗。沖洗完畢后沖洗門恢復原位,等待下次蓄水沖洗。
(2)開啟沖洗門:污染物沉淀于池底需清洗時,先排空調蓄池,通過PLC控制系統啟動液壓系統,將沖洗門開啟,開始對廊道進行清洗。
(3)沖洗:沖洗門開啟之后,儲水間內的水源產生強大的沖洗水流,對調蓄池底部進行沖洗。沖洗完畢后沖洗門恢復原位,等待下次蓄水沖洗。
技術優勢
(1)沖洗效果好,一次沖洗有效長度超過100m;
(2)水下無電器部件,采用液壓系統自動控制;
(3)運行過程無噪聲,無需使用外來動力,環境保護及資源節約型設備;
(4)現場實時監控,PLC遠程控制;
(5)不銹鋼材料制成,結構堅固耐用;
(2)水下無電器部件,采用液壓系統自動控制;
(3)運行過程無噪聲,無需使用外來動力,環境保護及資源節約型設備;
(4)現場實時監控,PLC遠程控制;
(5)不銹鋼材料制成,結構堅固耐用;
應用范圍
適用于風暴槽或污水渠
雨水可用作沖洗介質,因此不需要單獨供水。
沖洗系統的設計是為了提供一個3.0米高的沖廁柱.這些閘門在工廠里進行了4米的水壓測試。
水箱容積不會因為沖洗室而減少。
只有當水流進入水箱/下水道時,閘門才會關閉。這可以防止在大多數情況下由于大門關閉而對密封造成的損壞。因此,在較長的時間內保持系統的效率。
門的功能不需要電力。
具有特殊自保持機構的閘門的安全關閉
活塞桿上有長孔的快速開孔機構。
雨水可用作沖洗介質,因此不需要單獨供水。
沖洗系統的設計是為了提供一個3.0米高的沖廁柱.這些閘門在工廠里進行了4米的水壓測試。
水箱容積不會因為沖洗室而減少。
只有當水流進入水箱/下水道時,閘門才會關閉。這可以防止在大多數情況下由于大門關閉而對密封造成的損壞。因此,在較長的時間內保持系統的效率。
門的功能不需要電力。
具有特殊自保持機構的閘門的安全關閉
活塞桿上有長孔的快速開孔機構。
原理
門式?jīng)_洗系統利用調蓄池自身的蓄水,在調蓄池排空時,瞬間將儲水釋放,形成為門底部噴射出的水動能,即強力的、席卷式的射流攔蓄水,高效率沖洗水池,無需任何外部動力,也無需復雜的控制系統。射流形成的波浪將池底的沉淀物卷起,沖流到調蓄池末端的收集泵,然后通過泵或其他裝置排走。蓄水完全是池中本身的水體,也可以選擇外部水源。每次的水位出高至低的變化過程后,都會伴隨一次沖洗過程。儲水是由沖洗門來控制的。沖洗門的數量是依據蓄水池的尺寸來設計的。瞬間開啟沖洗門將產生強大的水流來沖洗廊道。大量的沖洗水能將廊道中的污物沖刷干凈。
門式?jīng)_洗系統工作過程如下:
將雨水調蓄池分割成數條長形沖洗廊道,廊道始端設置存水池(位于圖中沖洗門左側)和沖洗門,廊道末端設置集水坑。
在調蓄池空池狀況,池內無水,沖洗門門體呈松池開啟狀態。在暴雨中,雨水流入調蓄池,調蓄池及存水池內水位將上升,池池內水位上升到設定值時,沖洗門通過池內液位計開關信號控制而關閉。在雨水調蓄池排空時,池底將留有爛泥、殘渣、碎片等固體沉積物。當集水坑水位降低至設定值時,沖洗門通過池內液位計開關信號控制而打開,瞬間將存水池內蓄水池內釋放,沖洗門底部噴射出具有強力的、沖浪式的射流。射流形成的波浪將池底的沉積物卷起,沖流到雨水蓄池末端的集水坑,通過排污泵排出。
沖洗結束后,沖洗門在阻尼器的作用下依靠自重緩緩關閉,至下一次循環使用。
門式?jīng)_洗系統工作過程如下:
將雨水調蓄池分割成數條長形沖洗廊道,廊道始端設置存水池(位于圖中沖洗門左側)和沖洗門,廊道末端設置集水坑。
在調蓄池空池狀況,池內無水,沖洗門門體呈松池開啟狀態。在暴雨中,雨水流入調蓄池,調蓄池及存水池內水位將上升,池池內水位上升到設定值時,沖洗門通過池內液位計開關信號控制而關閉。在雨水調蓄池排空時,池底將留有爛泥、殘渣、碎片等固體沉積物。當集水坑水位降低至設定值時,沖洗門通過池內液位計開關信號控制而打開,瞬間將存水池內蓄水池內釋放,沖洗門底部噴射出具有強力的、沖浪式的射流。射流形成的波浪將池底的沉積物卷起,沖流到雨水蓄池末端的集水坑,通過排污泵排出。
沖洗結束后,沖洗門在阻尼器的作用下依靠自重緩緩關閉,至下一次循環使用。
設計參數
沖洗廊道寬度:約2-5m
沖洗廊道長度:100m
沖洗門寬度:2800mm
液壓管線長度:不超過150m
總裝機功率:0.75kw
存水室坡度:1:10--1:5
沖洗廊道長度:100m
沖洗門寬度:2800mm
液壓管線長度:不超過150m
總裝機功率:0.75kw
存水室坡度:1:10--1:5
