一體化雙層鋼板剪力墻截流井
-
—體化雙層鋼板剪力墻截流井用于海綿城市建設,黑臭水體治理,智慧排水等雨污分流治理工程,實現雨水管網內雨水和污水自動切換分流,使雨水管網前端污水及少量初期雨水,進入污水管網,避免污水流入河道、湖泊等,污染自然水體,同時避免大量雨水進入污水管網,加大污水處理廠的負荷。既凈化自然水體,又節約了污水處理的資源,是海綿城市建設、黑臭水體治理,凈化自然水體的產品。
INFORMATION
產品介紹
—體化雙層鋼板剪力墻截流井用于海綿城市建設,黑臭水體治理,智慧排水等雨污分流治理工程,實現雨水管網內雨水和污水自動切換分流,使雨水管網前端污水及少量初期雨水,進入污水管網,避免污水流入河道、湖泊等,污染自然水體,同時避免大量雨水進入污水管網,加大污水處理廠的負荷。既凈化自然水體,又節約了污水處理的資源,是海綿城市建設、黑臭水體治理,凈化自然水體的產品。
主要組成

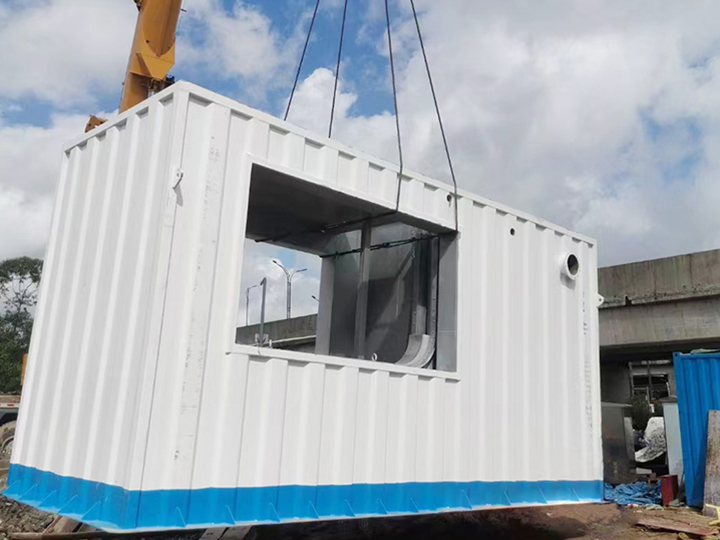

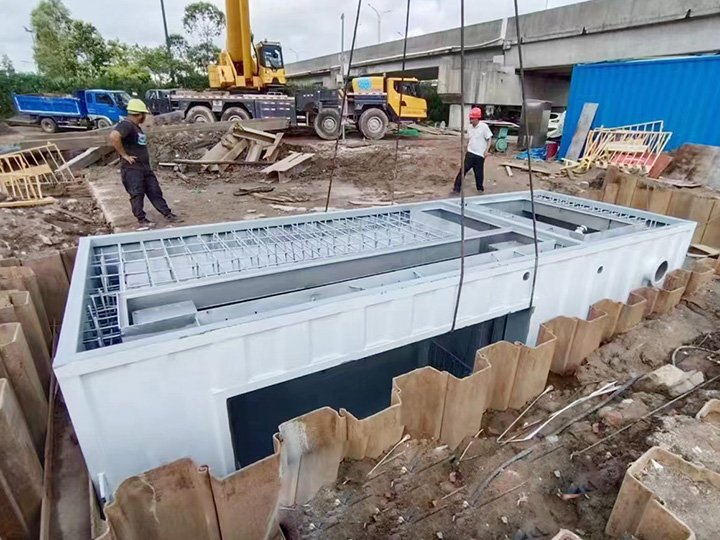

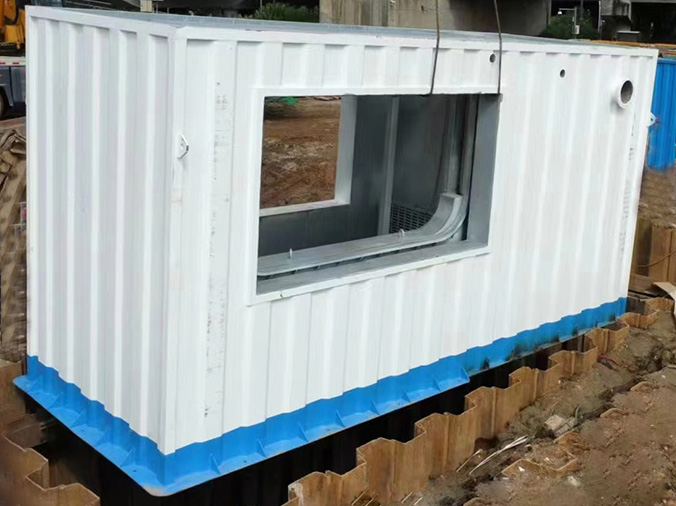

—體化雙層鋼板剪力墻截流井主要是由箱體、截污閘門、雨水閘門、進水格柵、污水提升裝置、液壓控制系統、壓力傳感器、雨量計、防雨控制柜、智能云監控平臺等組成。箱體采用雙層鋼板組合剪力墻結構,是在單層鋼板組合剪力墻的基礎上演變出的一種剪力墻結構形式,它是通過高速接觸焊將剪力連接開焊接于兩塊鋼板之間,待兩側鋼板墻安裝就位之后,再將混凝土內填于雙層鋼板之間,并通過栓釘將鍘板與混凝土進行緊密耦合,形成抗剪強度較高的組合鋼板剪力墻結構體系。內填混凝土能有效地阻止鋼板的向內屈曲,而栓釘?shù)鸟詈?,則能有效的推遲鋼板的向外鼓曲,因此,組合鋼板剪力墻結構體系能有效地推遲鋼板的屈曲,從而達到彈塑性狀態,很大程度上提高了鋼板剪力墻的極限抗剪承載力和抗側性能,內層采用304不銹鋼整體焊接,表面噴砂鈍化處理,耐腐蝕。外層采用瓦楞鋼防腐結構,保證整體灌漿不變形。安裝簡便,縮短施工周期,占地面積小,取代傳統的磚徹井或鋼混井;截污閘門與排污閘門采用不銹鋼平板限流閘,密封性好,液壓驅動,動力足,啟閉自如;污水提升裝置采用耦合機構,閥門管道采用304不銹鋼,安裝維修方便,為防止垃圾堵塞水泵,進水口安裝304不銹鋼提藍格柵,攔截大的垃圾物,提藍采用專用耦合掛勾連接,清理時沿掛勾導桿提起,不需進入井內清理;監測系統采用壓力傳感器和雨量計控制,既可通過雨量大小控制閘門開啟,也可通過壓力傳感器監測井下液位變化控制閘門開啟,實現連鎖控制,保證監測的準確性;控制系統采用智能云平臺遠程操作監控,實現無人值守,多點監控操作。
工作原理
泵站筒體采用304不銹鋼整體焊接,表面噴砂鈍化處理, 機械化生產,成品出廠,耐腐蝕,安裝簡便,縮短施工周期,占地面積小,取代傳統的磚徹井或鋼混井;截污閘門與排污閘門采用不銹鋼平板限流閘,密封性好,液壓驅動,動力足,啟閉自如;污水提升裝置采用耦合機構,閥門管道采用304不銹鋼,安裝維修方便,為防止垃圾堵塞水泵,進水口安裝304不銹鋼提藍格柵,攔截大的垃圾物,提藍采用專用耦合掛勾連接,清理時沿掛勾導桿提起,不需進入井內清理;監測系統采用壓力傳感器和雨量計控制,既可通過雨量大小控制閘門開啟,也可通過壓力傳感器監測井下液位變化控制閘門開啟, 實現連鎖控制,保證監測的準確性;控制系統采用智能云平臺遠程操作監控,實現無人值守,多點監控操作。
工作原理
晴天時,截污閘門處于開啟狀態,雨水閘門處于關閉狀態,管道內的部分污水通過截污口自流向污水管道,或通過污水提升裝置提升到污水管道,做到晴天時污水零直排。
降雨時,初期的地面雨水比較臟,如果進入河道對河道水質造成污染。通過雨量計判斷降雨量的大小,或通過液壓傳感器檢測井內水位高低,延時開啟截污閘門和雨水閘門,保證臟的初期雨水進入污水管。
降雨中后期時,雨水相對比較干凈,這時通過液壓傳感器檢測井內水位高于設定水位時,關閉截污閘門,開啟雨水閘門,雨水排入河道,當降雨停止時,井內水位下降,當水位下降到設定的低水位時,截污閘門開啟,雨水閘門關閉,恢復初始狀態。
降雨時,初期的地面雨水比較臟,如果進入河道對河道水質造成污染。通過雨量計判斷降雨量的大小,或通過液壓傳感器檢測井內水位高低,延時開啟截污閘門和雨水閘門,保證臟的初期雨水進入污水管。
降雨中后期時,雨水相對比較干凈,這時通過液壓傳感器檢測井內水位高于設定水位時,關閉截污閘門,開啟雨水閘門,雨水排入河道,當降雨停止時,井內水位下降,當水位下降到設定的低水位時,截污閘門開啟,雨水閘門關閉,恢復初始狀態。
產品功能
在雨天時當污水管內水位比較高時,容易造成污水溢流進入河道。此時通過截污泵站內液位信號,自動關閉雨水閘門,免污水溢流到河道。
當汛期河道水位比較高時,容易造成河水倒灌到污水管。此時通過液位信號自動關閉截污口閘門,防止河水倒灌。
自動化系統采用專業的SCADA系統,可能實現以下功能:
(1)遠程查看設備的運行參數、狀態等,幫助客戶隨時查看設備運行情況;
(2)隨時查看和接收設備報警信息,第一時間掌握設備故障狀態和故障原因;
(3)可以遠程上傳、下載和調試 PLC 程序,不用去現場出差,降低差旅成本;
(4)可以保存和查看歷史數據,方便跟蹤設備的歷史運行狀態;
(5)可以通過攝像頭監控查看實時畫面,隨時掌握現場情況。
當汛期河道水位比較高時,容易造成河水倒灌到污水管。此時通過液位信號自動關閉截污口閘門,防止河水倒灌。
自動化系統采用專業的SCADA系統,可能實現以下功能:
(1)遠程查看設備的運行參數、狀態等,幫助客戶隨時查看設備運行情況;
(2)隨時查看和接收設備報警信息,第一時間掌握設備故障狀態和故障原因;
(3)可以遠程上傳、下載和調試 PLC 程序,不用去現場出差,降低差旅成本;
(4)可以保存和查看歷史數據,方便跟蹤設備的歷史運行狀態;
(5)可以通過攝像頭監控查看實時畫面,隨時掌握現場情況。
優勢特點
安裝維護方便、工廠化預制、智能控制遠程監控、造價低施工周期短、 節能環保。選型參數
型號 | HRJWPS-2000 | HRJWPS-2500 | HRJWPS-3000 | HRJWPS-3500 | HRJWPS-4000 |
筒體直徑 | D2000 | D2500 | D3000 | D3500 | D3800 |
污水閘門 | DN200 | DN300 | DN400 | DN500 | DN600 |
雨水閘門 | DN400 | DN500 | DN600 | DN800 | DN1000 |
提升泵 | 2.2Kw | 5.5kw | 7.5KW | 11kw | 15kw |
液壓站 | 1.5KW | 1.5KW | 2.2KW | 2.2KW | 4.0KW |
