粉碎型格柵除污機是一種除污設備，是解決固體顆粒對環保設備危害的優選方案，是傳統格柵除污機替代產品。
       傳統格柵除污機多為半地下式，選用普通格柵除污機攔截并打撈污水中的懸浮物和漂浮物，垃圾打撈上來后要通過螺旋輸送設備或人工清理外運，對周?chē)h(huán)境會造成二次污染。泵站建設成本和運行費用都很高，而且泵站周?chē)粑秶?yán)重，夏天蒼蠅、蚊子、害蟲多，對環境造成一定的二次污染。
       該設備應用專業技術將污水、污物中的中大體積固體顆粒粉碎成8—10mm的細小顆粒，與污水一起進入后續處理工序，無需進行格柵渣滓的清運，為實行泵站地埋式的全封閉設計創造了有利條件，節約了土建造價，美化了環境，應用于市政、水利泵站系統；可代替?zhèn)鹘y(tǒng)格柵或與其配合使用。與傳統格柵的泵站相比，柵渣在水中進行粉碎處理，無需清理廢棄物；可避免臭氣外泄，保護環境，大量減少占地面積；安裝維護簡單，可實現水下自動耦合安裝。

       粉碎型格柵除污機又叫粉碎型格柵，破碎型格柵機。
       按安裝方式分：
       1、渠道式粉碎型格柵；
       2、管道式粉碎型格柵。

       粉碎型格柵除污機由潛水電機、齒輪箱、側板、傳動軸、切割刀片、立式轉鼓、密封件、安裝支架、輔助格柵、潛水電纜、電氣控制箱、備用人工格柵等部件組成。電機啟動后，刀片及立式轉鼓同時不等速轉動，污水中的固體漂浮物隨著污水進入轉鼓區后被旋轉的柵網截留并送入切割區，兩組不等速轉動的刀片迅速進行軸向和徑向切割，將其粉碎成8—10mm的細小顆粒，粉碎后的小顆粒由水泵抽水一起流走，有效地防止水泵纏繞、堵塞。輔助格柵則在超高水位時，進行輔助性截污。

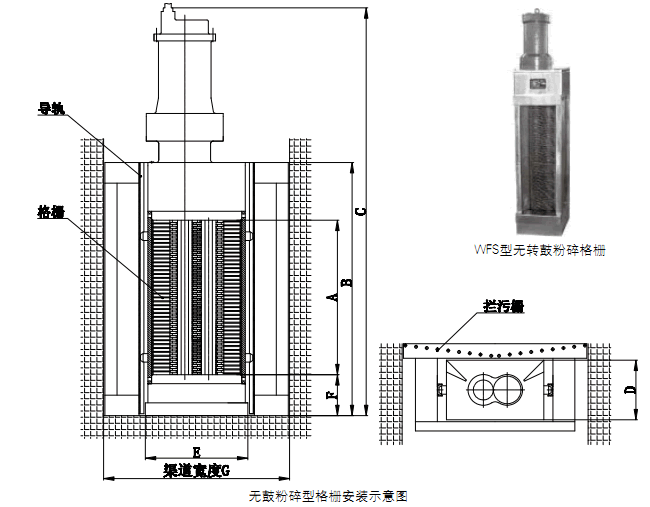

       無鼓粉碎型格柵安裝示意圖：

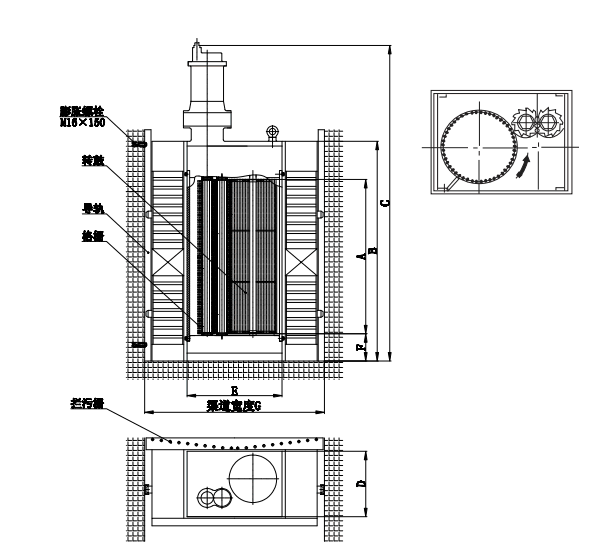

       單鼓粉碎型格柵安裝示意圖：

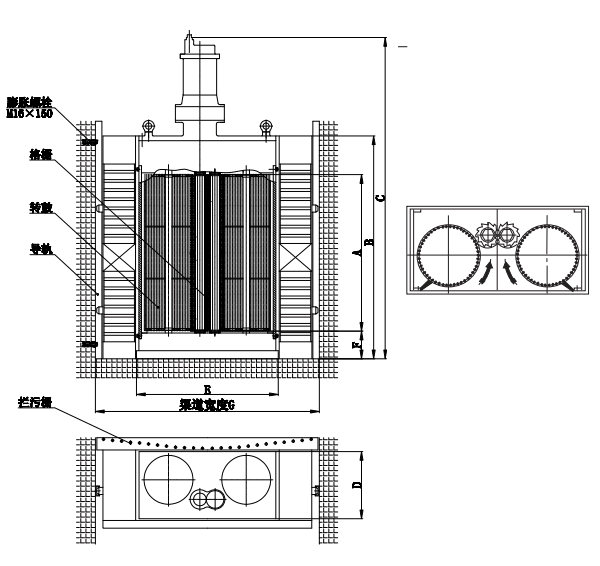

       雙轉鼓粉碎型格柵安裝示意圖：

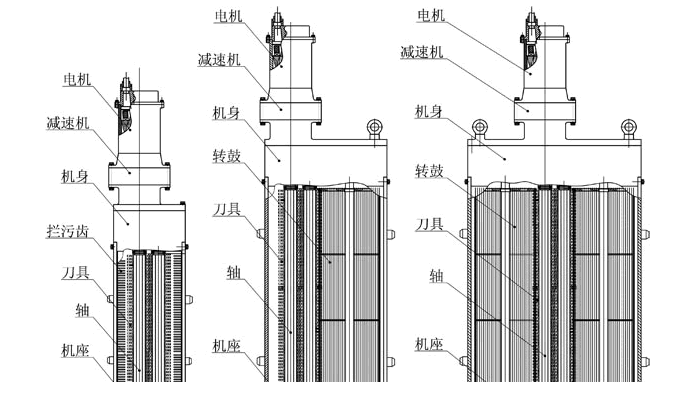

       結構示意圖：

       1、整體式設計，外觀緊湊、美觀；
       2、靈活的結構和安裝選項，適應多種尺寸的渠道；
       3、采用低轉速運行，磨損率小，功耗低，選用雙軸差速原理，實現強力、擠壓粉碎；
       4、特殊結構設計，具有極強的自?xún)裟芰?，不存在纏繞和雜物堆積；
       5、穩定的水頭損耗，保證上下游水深的穩定；
       6、特別的傳動結構使刀片等易損件更換方便，維護簡便，降低了維護費用；
       7、高強度合金或不銹鋼刀盤，保證了設備工作的高效率和可靠性；
       8、優化設計，保證極高的效率和較低的能耗；
       9、可靠的保護系統，當設備發生過載時，能自動實現反轉卸荷，重試三次仍不能排除時，則停機報警；
       10、兩棲電機，水陸兩用。電機既能在室內、戶外正常運行，又能適應水位突然升高時電機潛水使用；
       11、自耦安裝，檢修方便。格柵在井下工作，采用自動耦合式安裝，無需大型起吊設備，檢修時可通過吊環將設備全部吊出水池檢修；
       12、占地面積少、整體投資少，設備全地埋，體積小，重量輕，無需建泵房，土建費用低；
       設備投資費用低，無需配套螺旋輸送設備、壓榨設備、除臭設備、垃圾外運設備等。

       1、應用于地埋式泵站，進水管網等；
       2、與傳統格柵配合使用，進行垃圾處理；
       3、應用于沉淀池、消化池、污泥脫水系統；
       4、污水收集系統；
       5、取水工程入水口過濾；
       6、引水渠入口工程。
